Applen uuden 140 W GaN-pikalaturin purkaminen

Applen uuden 140 watin pikalaturin mukana tulee upouusi malli A3607. Applen uuden sukupolven laitteille suunnittelemana lataustarvikkeena A3607 on saanut laajan alan huomion Applen tulevien laitteiden latausratkaisuihin.

Koska sen ulkonäkö, koko ja parametrit ovat periaatteessa samat kuin edellisessä mallissa, onko sen sisäistä arkkitehtuuria säädetty? Onko ydinkomponentteja päivitetty? Näiden kysymysten perusteella ChargerLAB suoritti uuden Applen 140 W:n pikalaturin A3607 yksityiskohtaisen purkamisen välittömästi ja paljastaa nyt sen todellisen sisäisen rakenteen.

Applen 140 watin pikalaturin ulkonäkö

Pakkauksessa on klassinen minimalistinen muotoilu, jonka etupuolelle on painettu Apple-logo, tuotteen nimi ja ulkonäkö.

Sivulle on kiinnitetty tuoteparametritarra.

Lähikuva tarran parametreista esitellään tuotteen fyysisen esittelyn osiossa myöhemmin.

Laturi on yhteensopiva USB-C-laitteiden kanssa, ja sitä suositellaan virallisesti käytettäväksi MagSafe 3 -portilla varustetun 16 tuuman MacBook Pron kanssa.

Virtalähde on valmistettu kotimaassa, valmistuspäivä on 2026 ja malli A3607.

Pakkaus sisältää laturin ja käyttöohjeen.

Laturi on kääritty suojapaperiin naarmuuntumisen estämiseksi alkuperäisessä tilassaan.

Applen uusi 140 W:n pikalaturi on ulkonäöltään identtinen edellisen mallin kanssa korkeakiiltoisella kiiltävällä viimeistelyllä ja pyöristetyillä kulmien siirroksilla.

Apple-logo on keskellä rungon etu- ja takaosassa.

Laturin parametritiedot on painettu rungon toiselle puolelle.

Tuoteparametrit Lähikuva

Tulo: 100-240V ~ 50/60Hz 2A

(USB PD) Lähtö: 5,2 V 3 A, 9 V 3 A, 15 V 5 A, 20,5 V 5 A, 28 V 5 A

Laturi on läpäissyt CCC- ja KC-sertifikaatit.

Tuotteen nimi, malli ja varotoimet on painettu kotelon toiselle puolelle.

Applen uuden 140 watin pikalaturin malli on A3607.

Laturi on varustettu taitettavilla vakiokiinalaisilla tapilla, joissa on kaksisiipiset mallit molemmilla puolilla.

Tapeissa on klassinen riippumaton moduulirakenne, ja ne ovat irrotettavia ja vaihdettavia.

Lähikuva T-muotoisesta kiinnitysalustasta, joka voi toimia myös maadoitusjohdona.

Moduulin koteloon on merkitty arvo 250V ~ 2,5A ja Jabil Inc., mikä osoittaa, että Jabil toimittaa nastamoduulin. Erityisesti moduulipaikan sisään on lisätty metallipidike lisäkiinnitystä varten, jotta moduuli ei löysty helposti pitkäaikaisen käytön jälkeen.

Lisäksi tapin muotoilu eroaa vanhasta versiosta.

Lähtöpää on varustettu yhdellä USB-C-portilla, jossa on valkoinen muovisydän.

USB-C-portin liitäntäkuori on myös suunniteltu itsenäisesti.

Applen uuden 140 watin pikalaturin mitattu rungon pituus on 95,68 mm.

Leveys on 74,35 mm.

Paksuus 28,51 mm.

Vierekkäin Applen vanhan 140 W galliumnitridipikalaturin A2452 kanssa uuden ja vanhan virtalähteen ulkonäkö ja mitat ovat täysin identtiset.

Intuitiivinen käsitys laturista kädessä.

Lisäksi tuote painaa noin 285g.

Testattu ChargerLAB POWER-Z KM003C:llä tunnistamaan USB-C-portin lähtöprotokolla, ja se tukee PD3.1- ja DCP-latausprotokollia.

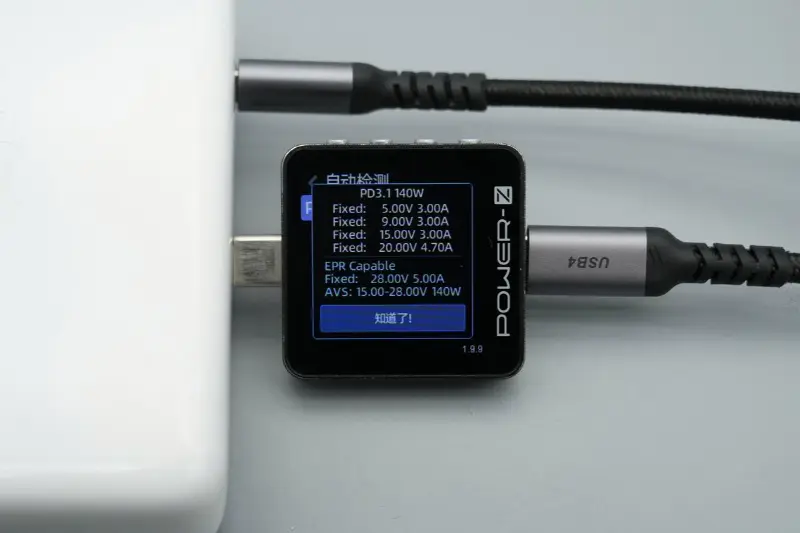

PDO-paketti osoittaa, että USB-C-portissa on myös viisi kiinteää jännitevaihtetta: 5V 3A, 9V 3A, 15V 3A, 20V 4.7A, 28V 5A sekä 15–28V 140W AVS-jännitevaihteisto.

Kun iPhone 17 Pro Max -puhelinta ladataan Applen uudella 140 W:n pikalaturilla, mitattu latausteho on noin 36,34 W.

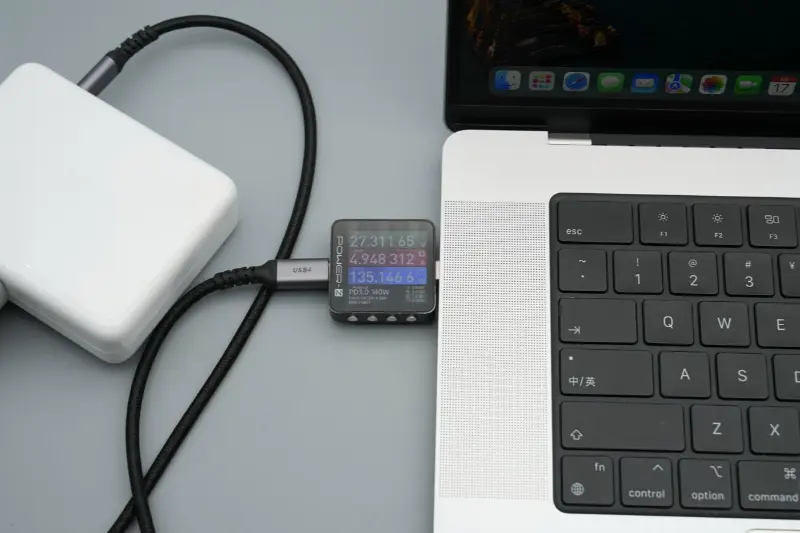

MacBook Prota ladattaessa mitattu latausteho on noin 135,15 W, mikä mahdollistaa onnistuneesti 28 V 5 A 140 W pikalatauksen.

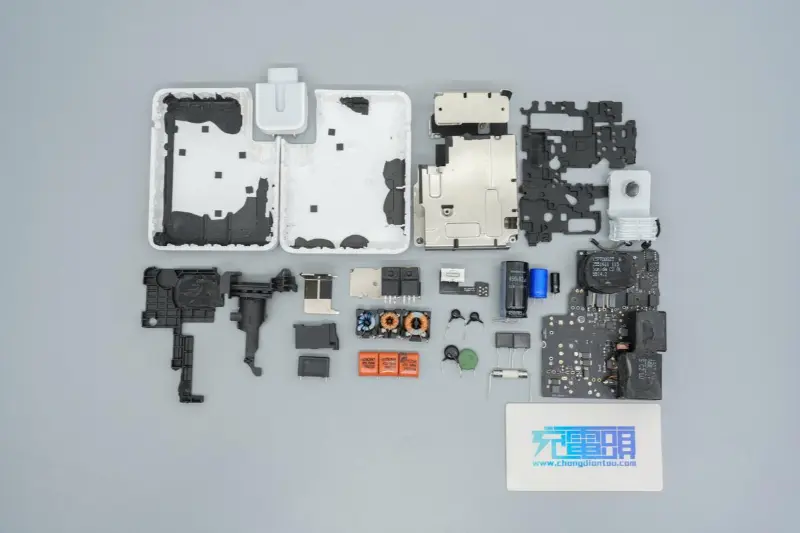

Applen 140 W pikalaturin purku

Laturin kotelo avataan leikkaamalla sivua pitkin.

Kotelo on erittäin paksu vahvaa suojaa varten, ja reunat on liimattu vahvistamaan sisäisiä moduuleita.

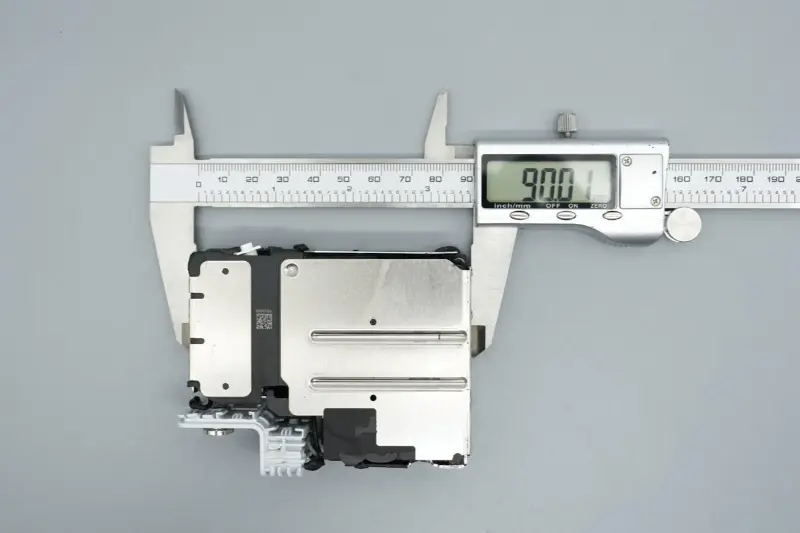

Sisämoduulin mitattu pituus on 90,01 mm.

Leveys on 69,88 mm.

Paksuus 23,52 mm.

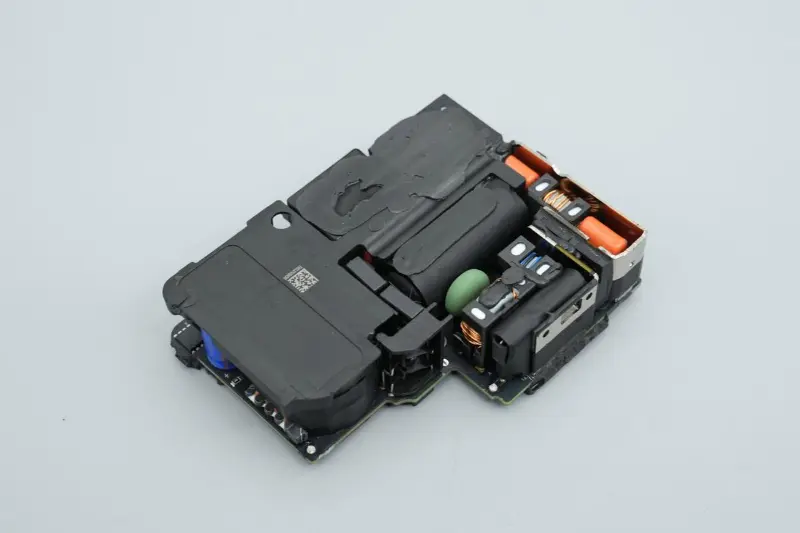

PCBA-moduuli on päällystetty kahdella integroidulla metallikuorella tasaista lämmönpoistoa varten.

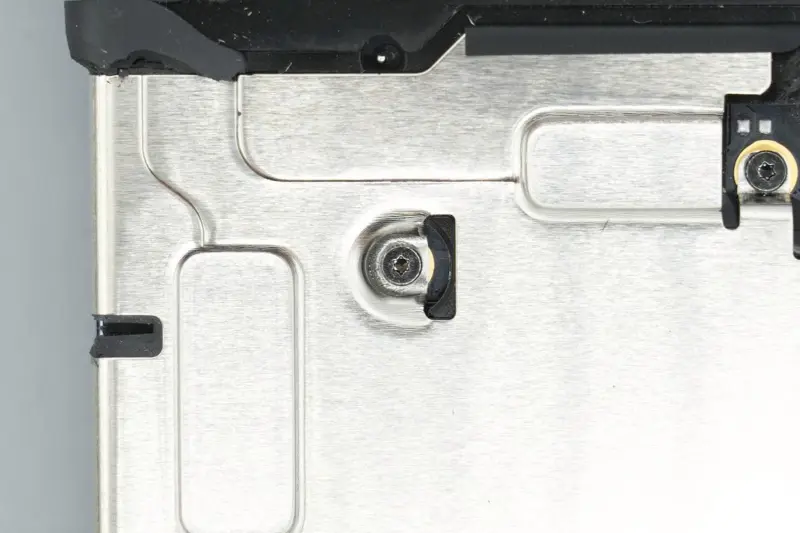

Metalliset kuoret kiinnitetään ruuveilla.

Eristenauha on kiinnitetty joihinkin sivuihin.

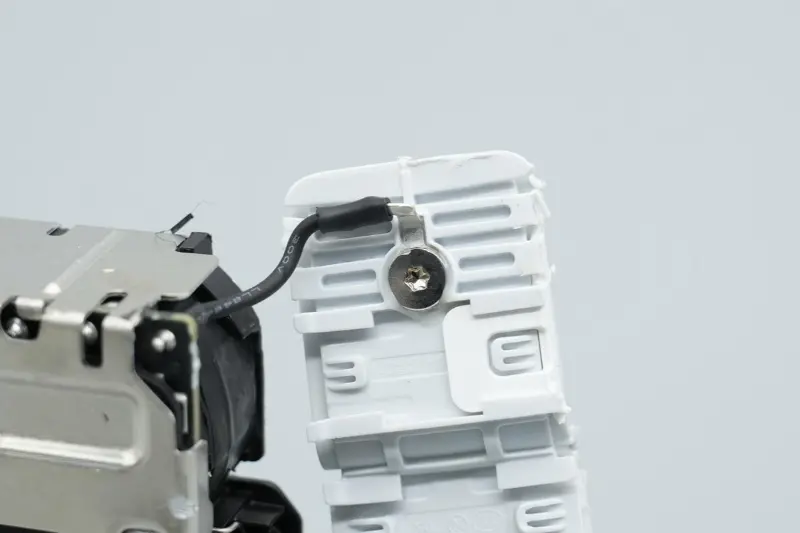

Tulopäässä oleva johdin on kytketty T-muotoiseen kiinnitysalustaan ​​maadoitusta varten.

Kutisteputkia käytetään eristykseen AC-johtoliittimien hitsauskohdissa.

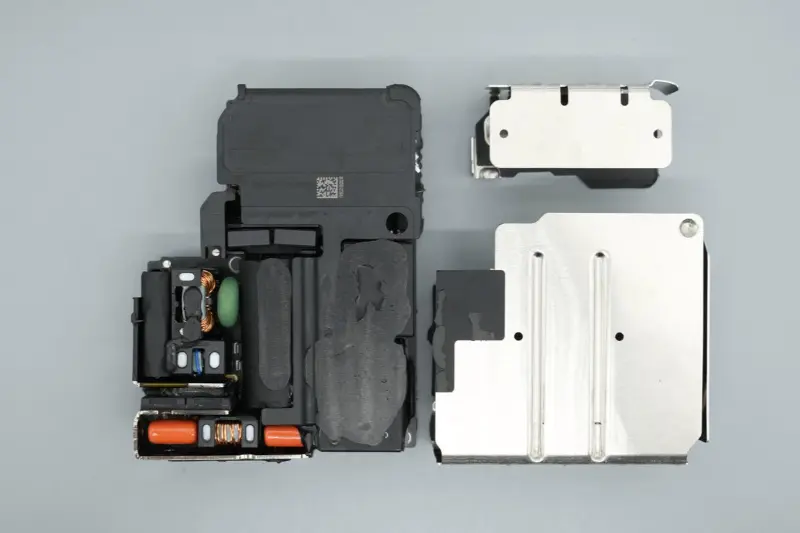

Irrota ruuvit metallikuorten poistamiseksi.

Eristyskäsittely levitetään metallikuoren sisäpuolelle, joka vastaa emolevyn takaosaa ja muita alueita.

Muovikansi peittää moduulin muuntajaalueen ja komponentit, kuten kondensaattorit ja induktorit, on liimattu.

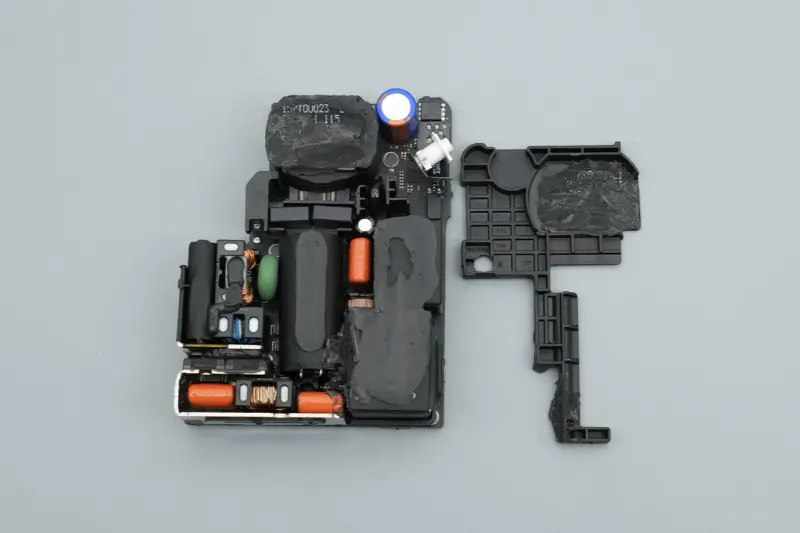

Irrota muovikansi, ja keskialueelle asetetaan muovikehys vahvistusta ja eristystä varten.

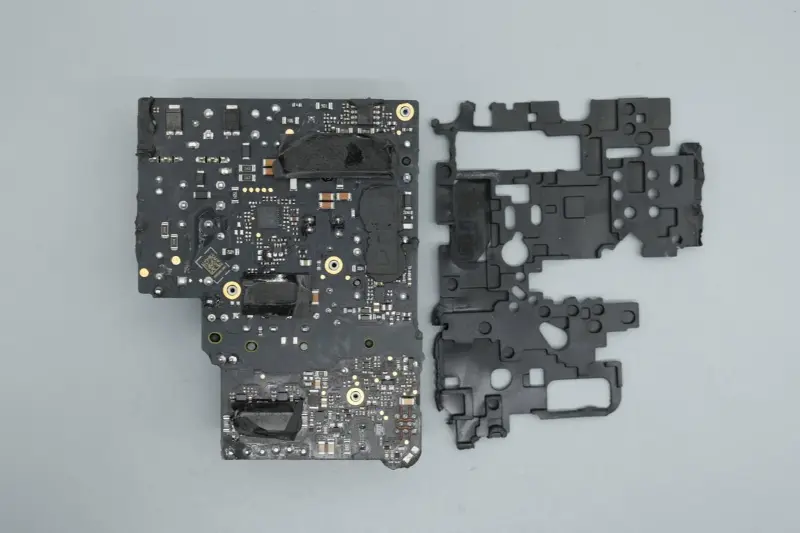

Emolevyn takaosa on suojattu pehmeällä kumityynyllä.

Poista suojatyyny ja näet, että vastaaville lastualueille on levitetty lämpöä johtavaa liimaa ja kiinnitetty lämpöä johtavat grafiittitarrat.

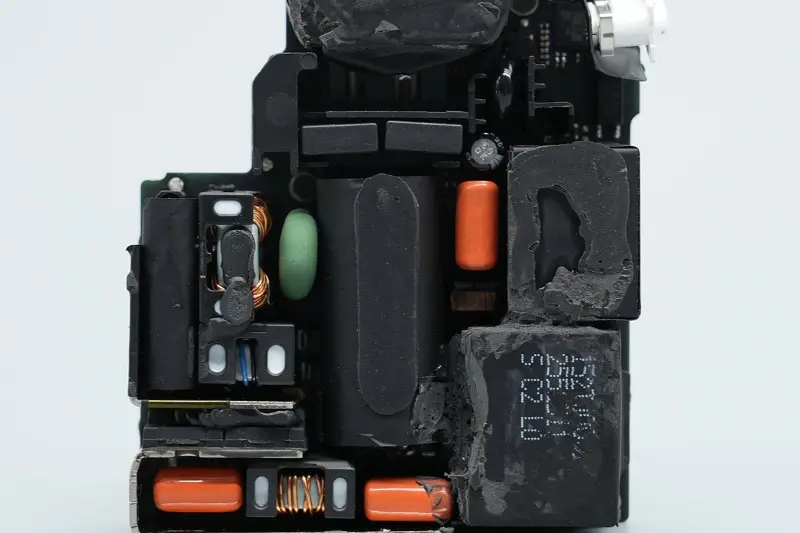

PCBA-moduulin etuosassa on sulakkeet, yhteismuotoiset kelat, suurjännitesuodatinelektrolyyttikondensaattorit, virtamuuntajat, kalvokondensaattorit, tehonsyöttökondensaattorit, PFC-tehostuskelat, alaspäin induktorit, muuntajat ja muut laitteet kompaktilla ja järjestyksessä.

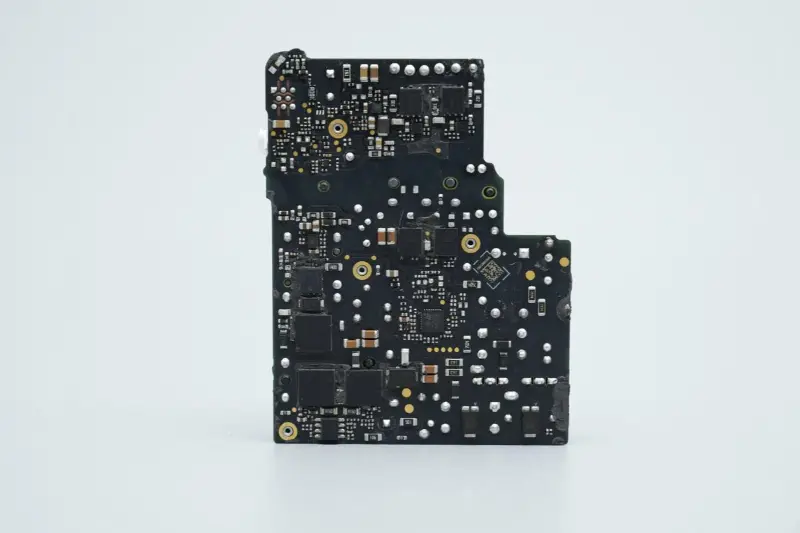

Piirilevyn takaosa on varustettu asianmukaisilla ohjaimilla ja MOS-putkilla PFC-vahvistuspiiriä ja LLC-kytkentävirtalähdepiiriä varten.

Kaksi ylimääräistä jäähdytyselementtiä on asennettu PCBA-moduulin tulopäähän, ja niiden väliin on kaksi Infineon-aktiivista tasasuuntaaja-MOS-putkea.

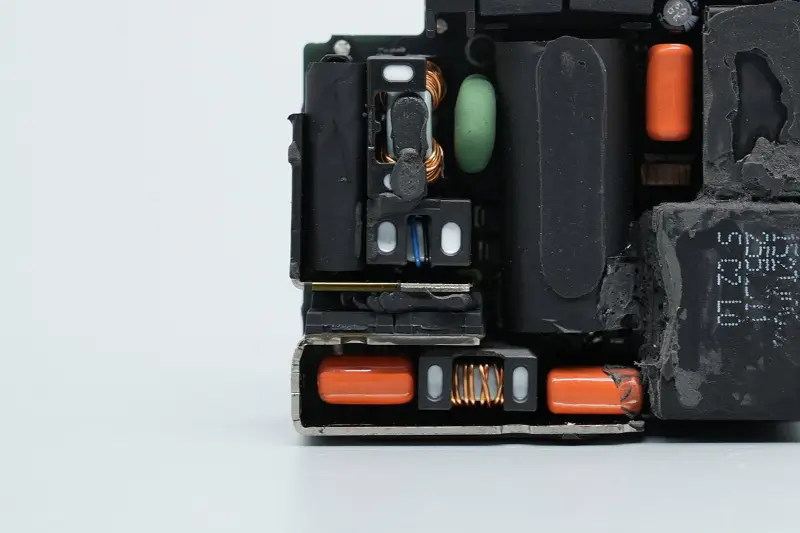

Kahden jäähdytyslevyn ympäröimä alue on myös varustettu sulakkeilla, turva-X2-kondensaattoreilla, yhteismuoto-induktoreilla, varistoreilla, kalvosuodatinkondensaattoreilla, suodatininduktoreilla ja muilla laitteilla.

Sulake on sijoitettu turvakondensaattorin X2 päälle ja kääritty teipillä.

Irrota teippi ja näet, että turva-X2-kondensaattori on päällystetty muovikuorella eristystä varten ja molemmat komponentit on kääritty ja kiinnitetty teipillä.

Sulakkeen nimellisvirta on 3,15A, ja yhteen hitsausnastaan ​​on hihattu eristysputki.

Lähikuva turva-X2-kondensaattorista, jonka kapasiteetti on 0,22 μF.

Common-mode induktoreita käytetään suodattamaan EMI-häiriöt, ja ne on hitsattu muovisilla kiinnikkeillä.

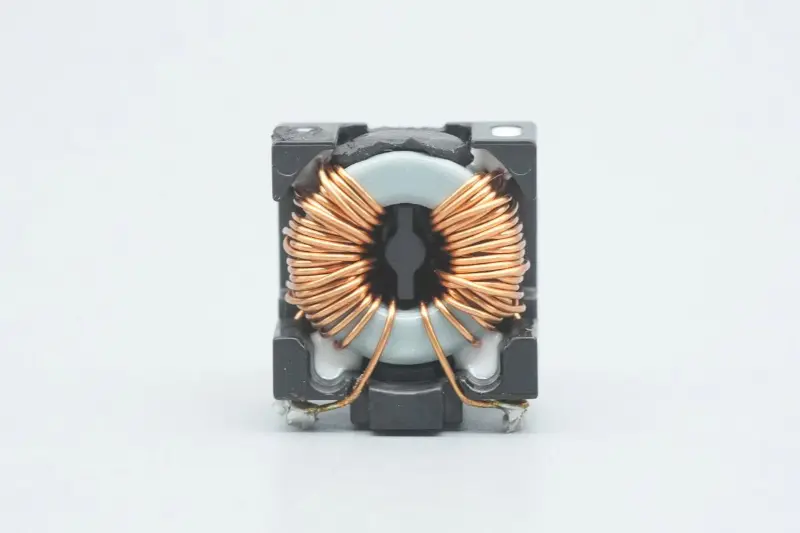

Lähikuva toisesta yhteismuotoisesta kelasta.

Tulon ylijännitesuojaukseen käytetään TVR10621M-varistoria.

Tulopää hyväksyy siltatasasuuntaajan, joka koostuu neljästä diodista.

Lähikuva neljännestä diodista.

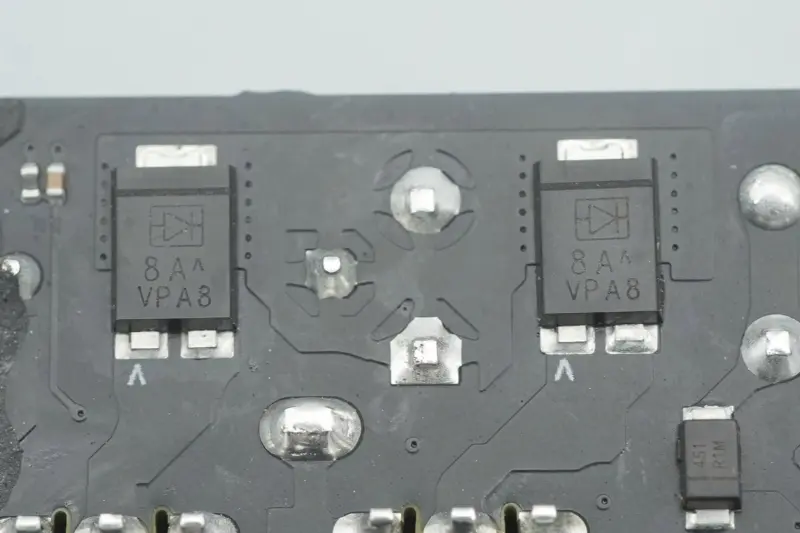

Lähikuva kahdesta muusta diodista, pariksi Infineon CoolMOS IPA65R095C7 aktiivista tasasuuntausta varten.

Kaksi aktiivista tasasuuntaajan MOS-putkea ovat Infineonilta, Applen mukautettuja malleja, merkintä 65C095C7, pakattu TO-220FP:hen ja joita käytetään parantamaan tasasuuntauksen tehokkuutta.

Lähikuva kahdesta filmikondensaattorista, joiden spesifikaatio on 1μF 450V.

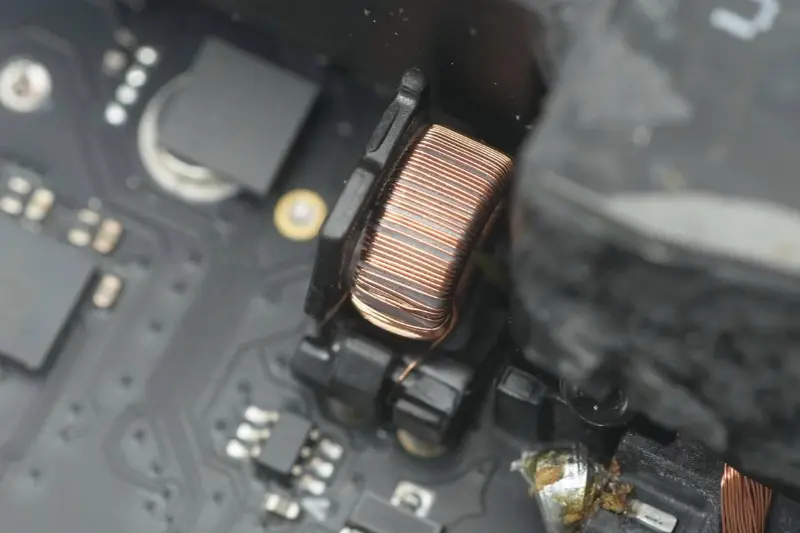

Lähikuva magneettirengassuodattimen kelasta, vahvistettu liimalla.

Toiseen päähän on asennettu PFC-tehostuskela ja alennuskela.

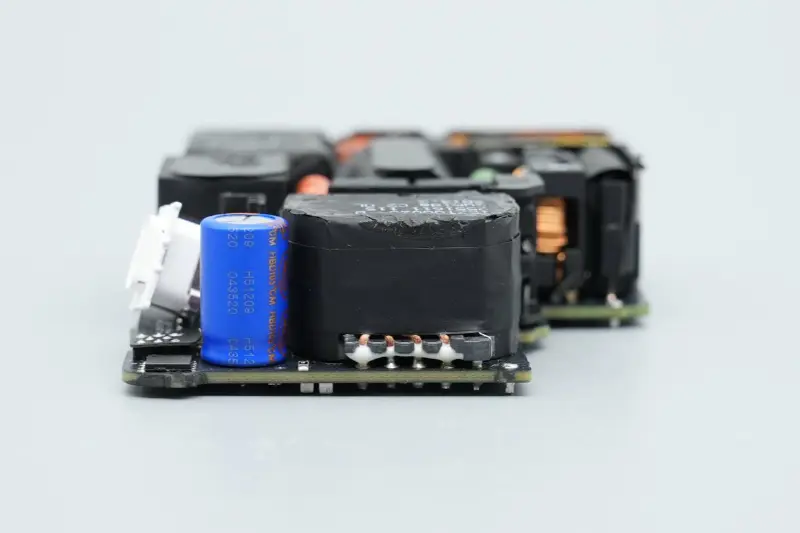

Keskusalueella on korkeajännitesuodatinelektrolyyttikondensaattorit, virtamuuntajat, kalvokondensaattorit, resonanssikondensaattorit, pääohjauspiirin virtalähdekondensaattorit, Y-kondensaattorit ja muut laitteet. Korkeajännitesuodattimen elektrolyyttikondensaattorit kääritään eristeteipillä ja asetetaan vaakasuoraan.

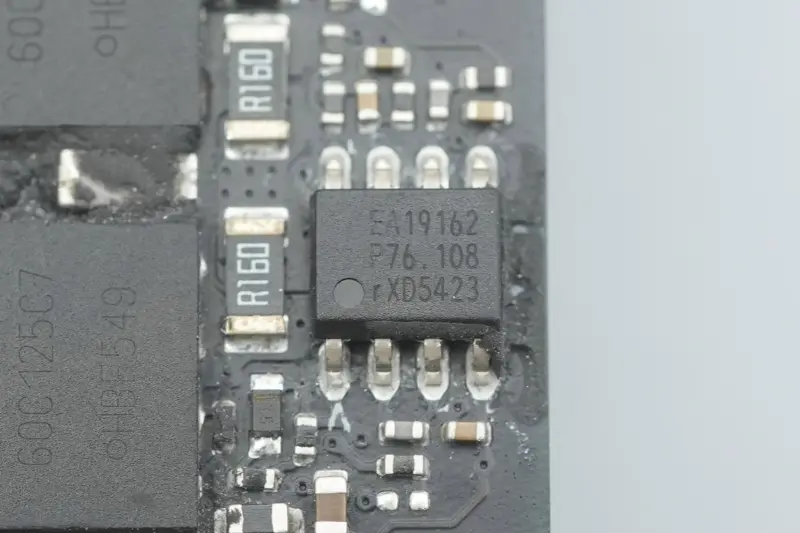

PFC-ohjain on NXP:ltä, malli TEA19162T, integroidulla X-kondensaattorin purkaustoiminnolla, joka toimii kvasiresonanssitilassa tai DCM-tilassa. Se tukee tulojännitealuetta 70–276 V, integroi pehmeän käynnistyksen ja pehmeän pysäytyksen ja tarjoaa tarkan tehostuksen säädellyn lähdön.

TEA19162T ottaa käyttöön laaksokytkennän tai nollajännitekytkennän kytkentähäviöiden minimoimiseksi, tukee taajuusrajoitusta kytkentähäviöiden vähentämiseksi ja tukee pursketilaa virrankulutuksen vähentämiseksi. Pakattu SO8:aan.

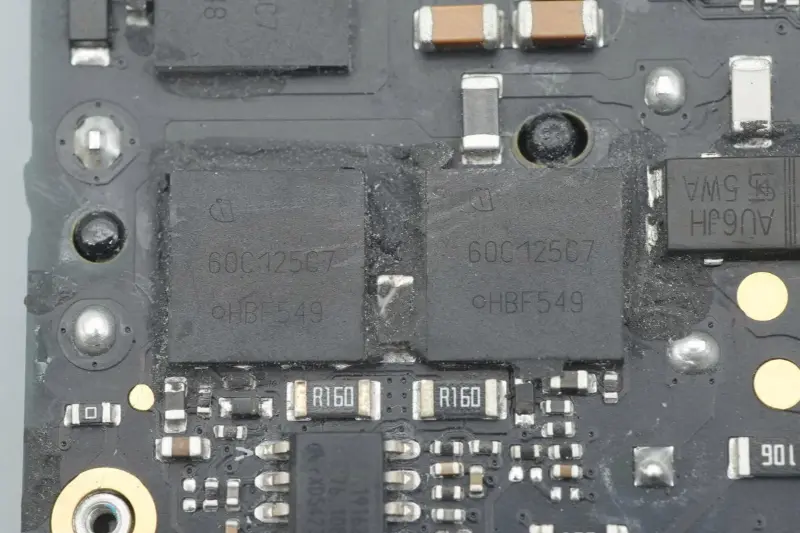

PFC-kytkinputki on Infineonilta, merkitty 60C125C7, pakattuna VSON-4:ään.

Lähikuva PFC-tehostuskelasta.

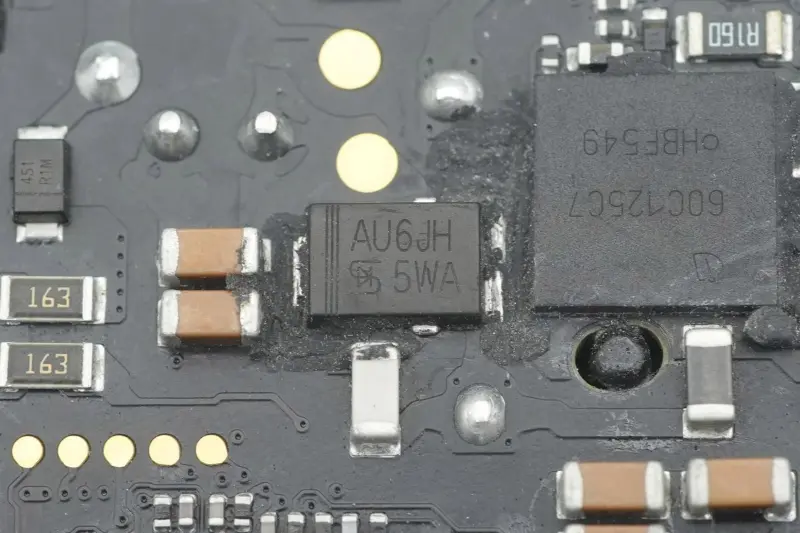

PFC-tasasuuntaajadiodi on Taiwan Semiconductorilta, malli TUAU6JH, nopea palautusdiodi, jonka spesifikaatio on 600V 6A, pakattuna TO-277A:han.

Korkeajännitteinen suodatinelektrolyyttikondensaattori on Rubyconilta, ja sen spesifikaatio on 450V 82μF.

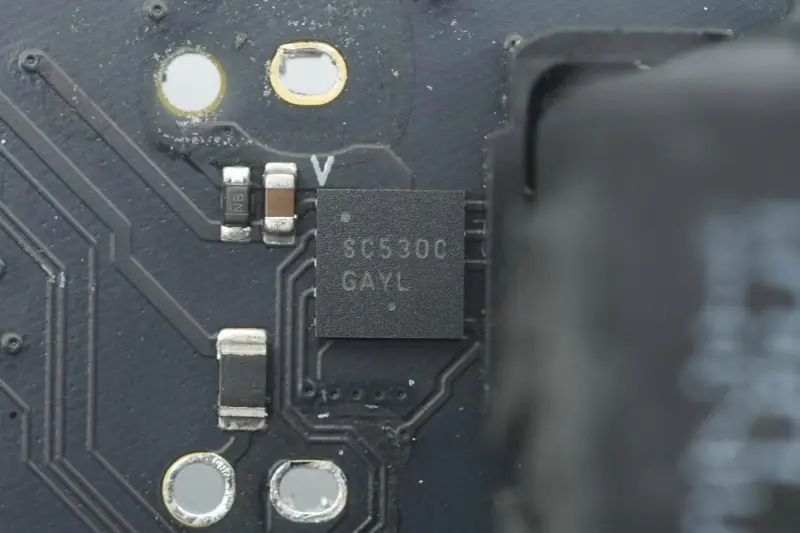

Infineon- ja STMicroelectronics-kytkinputkien ohjain on ON Semiconductorin mukautettu malli, merkintä SC530C.

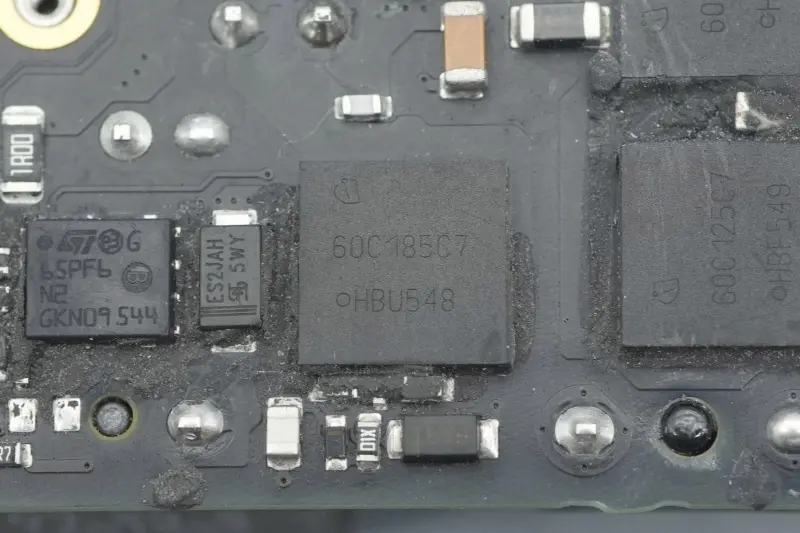

Mukautettu MOS-putki Infineonilta, merkintä 60C185C7, mukautettu malli Applelle, pakattu VSON-4:ään.

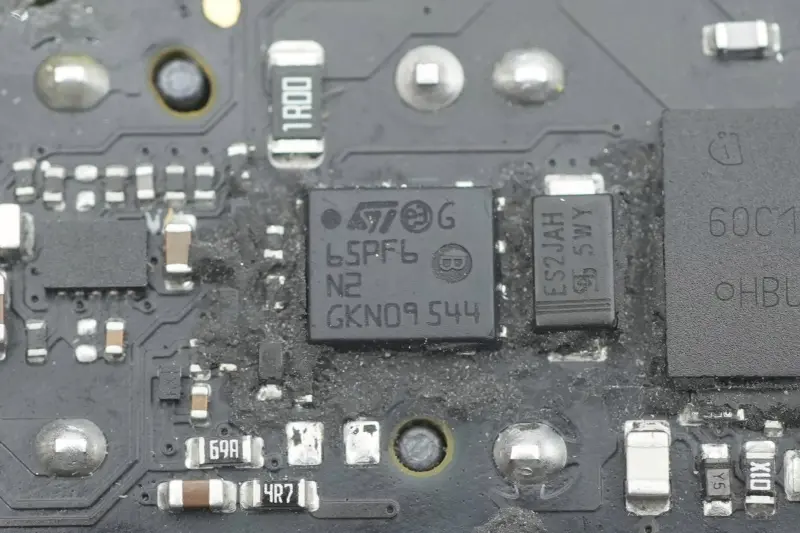

Toinen MOS-putki on STMicroelectronicsilta, merkintä 65PF6N2, pakattu PowerFLAT 5x6 HV:hen.

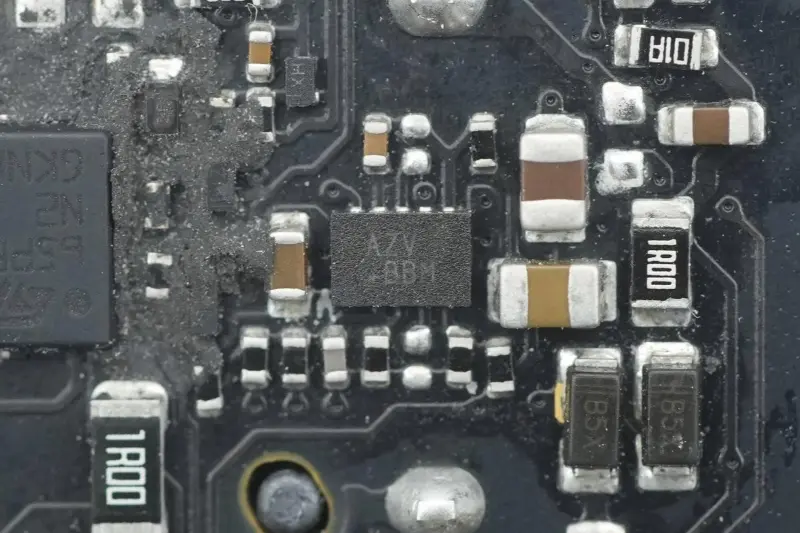

Siru, jossa on merkintä AZV.

Virtamuuntaja alasportaan tulovirran havaitsemiseen.

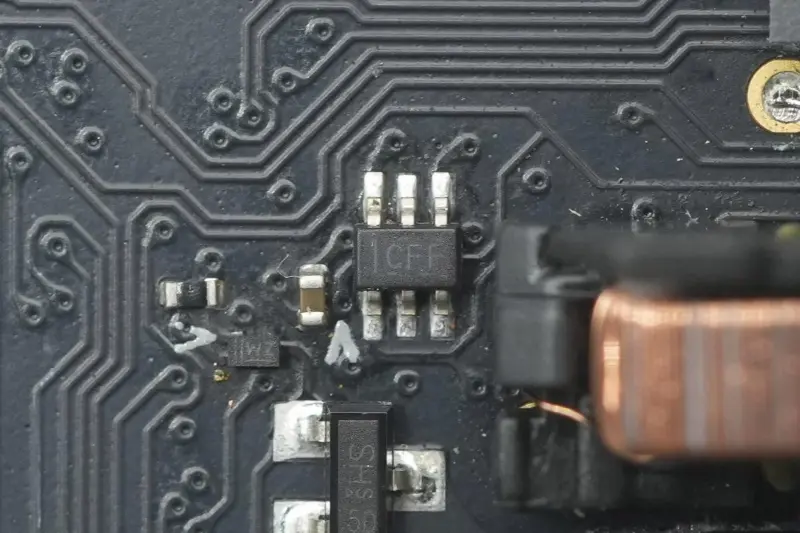

Kaksikanavainen 1,65–5,5 V invertteri Schmitt-liipaisutulolla on Texas Instrumentsilta, merkintä CFF, malli SN74LVC2G14, pakattu SC70:een.

Lähikuva porrastetusta kelasta.

Kolmannen kalvosuodatinkondensaattorin määritys on 1 μF 450 V.

Pääohjauspiirin virtalähteen kondensaattori on myös Rubyconilta, spesifikaatiolla 35V 47μF.

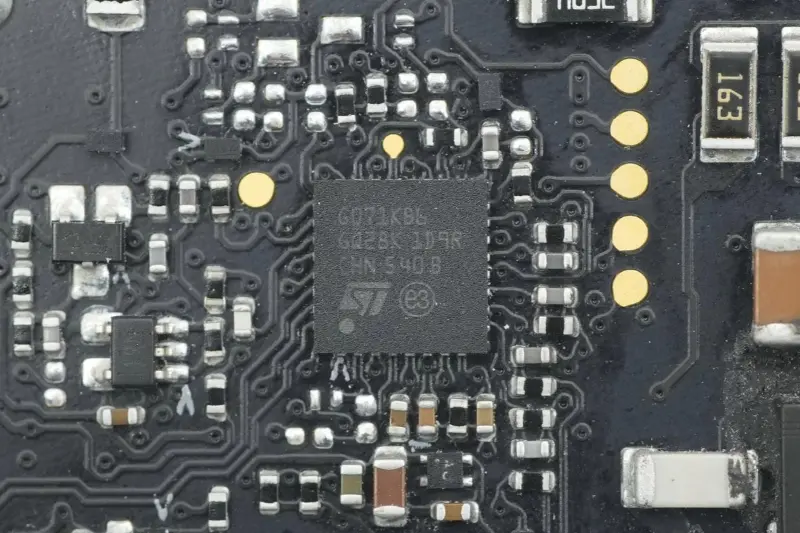

STMicroelectronics STM32G071KB M0-ydin MCU, sisäänrakennettu 128K Flash, 36K RAM, päätaajuus 64MHz, pakattu UFQFPN32:een, käytetään virtalähteen ensisijaiseen taajuusmuuttajan ohjaukseen.

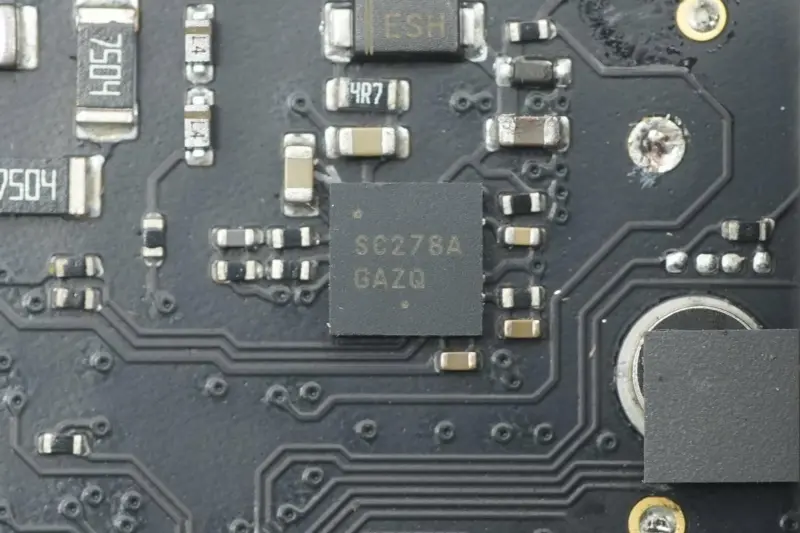

Kahden LLC-kytkinputken ohjain on ON Semiconductorin mukautettu malli, merkintä SC278A, pakattuna DFN-10:een.

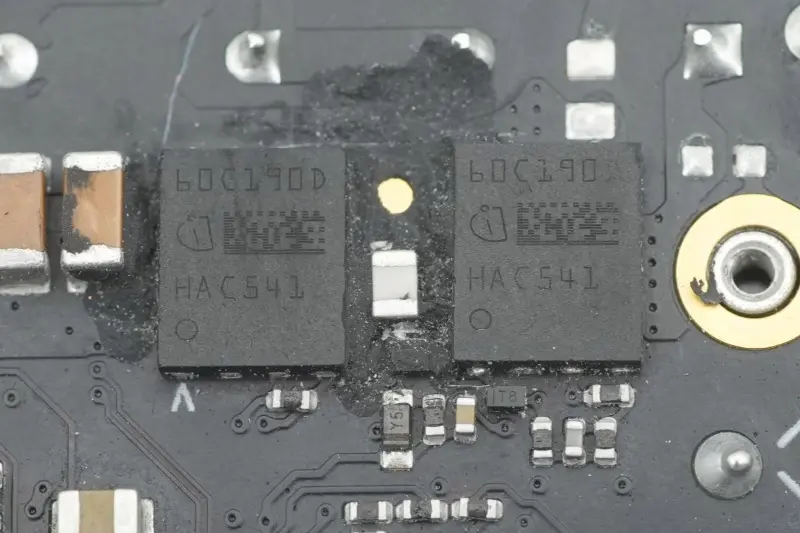

Kaksi LLC-kytkinputkea ovat Infineonilta, merkitty 60C190D, mukautettuja malleja Applelle, pakattuna TSON-8-6:een.

Kaksi resonanssikondensaattoria ovat VISHAY:ltä.

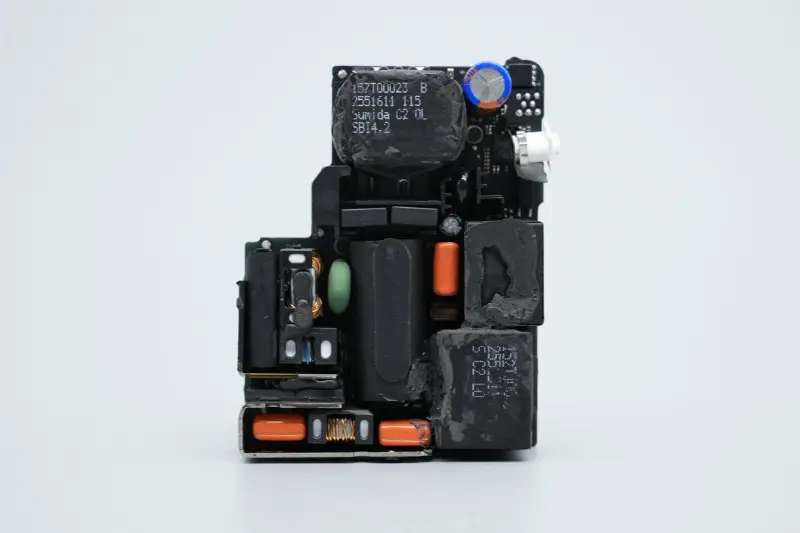

Lähtöpään toiselle puolelle on asennettu muuntaja, optoerotin, lähtösuodatinkondensaattori, protokollasiru ja VBUS-kytkinputki.

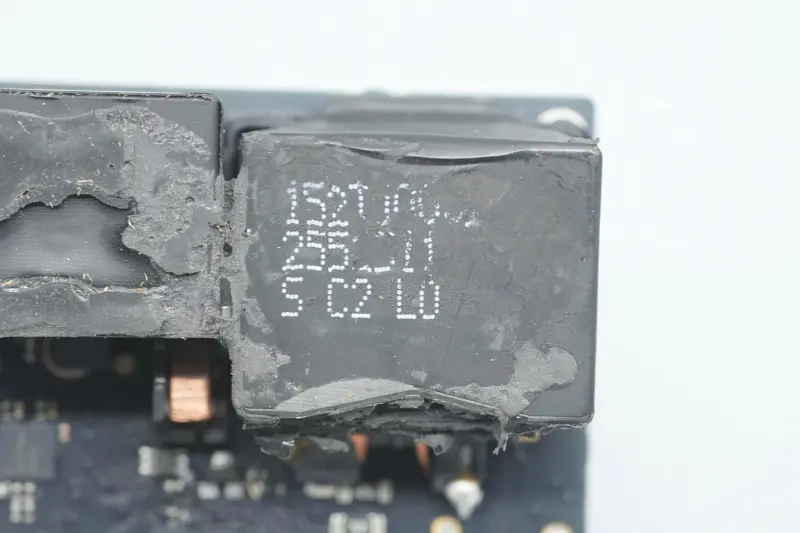

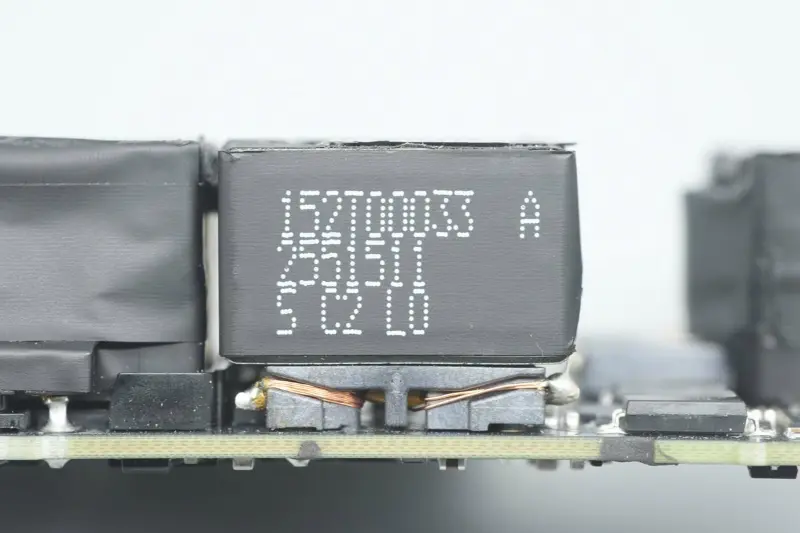

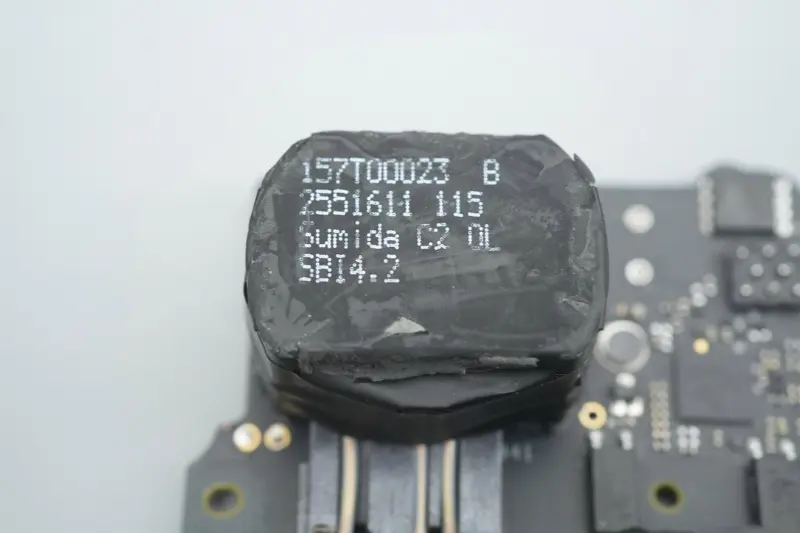

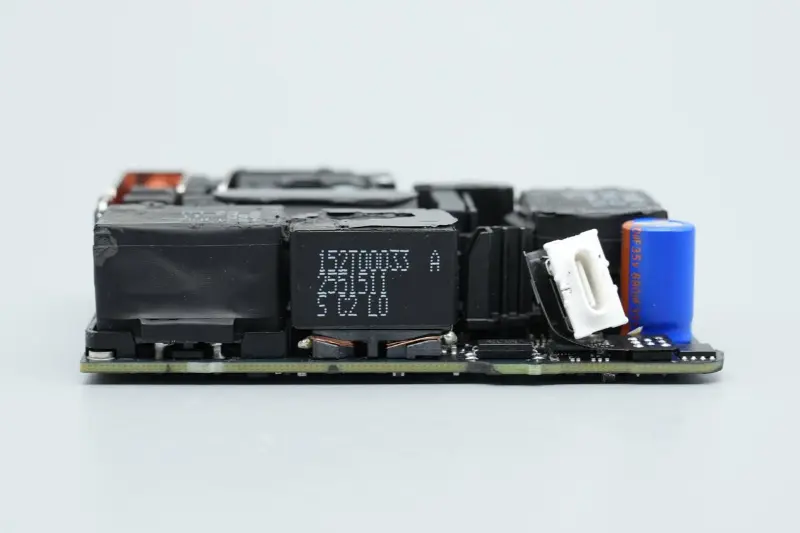

Muuntajan toimittaa Sumida.

Kahta mustaa Y-kondensaattoria käytetään häiriöntorjuntaan.

Lähikuva kahdesta optoerottimesta, joita käytetään takaisinkytkentälähtöjännitteen ja piirin suojaukseen.

Lähikuva kolmannesta Y-kondensaattorista.

Asennusmuunnin synkronisen tasasuuntausohjaimen virransyöttöä varten.

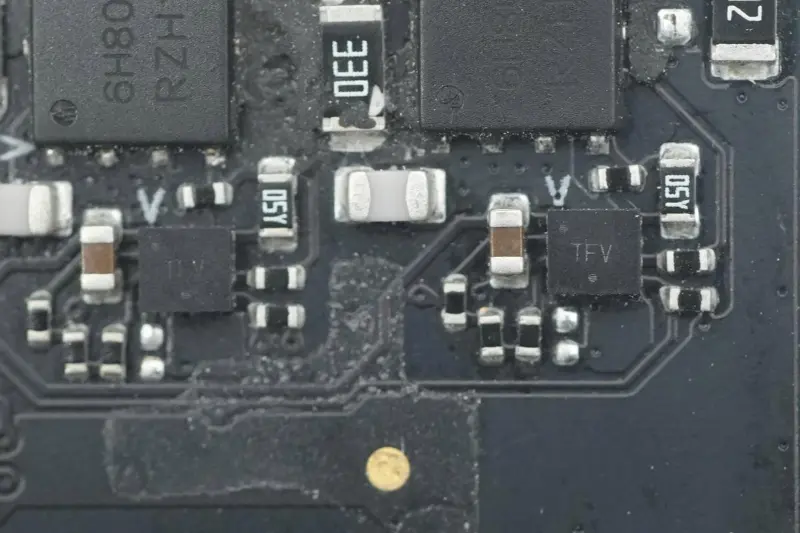

Kaksi räätälöityä synkronista tasasuuntausohjainta ovat ON Semiconductorilta, merkitty TFV:llä, pakattuna WDFN8:aan.

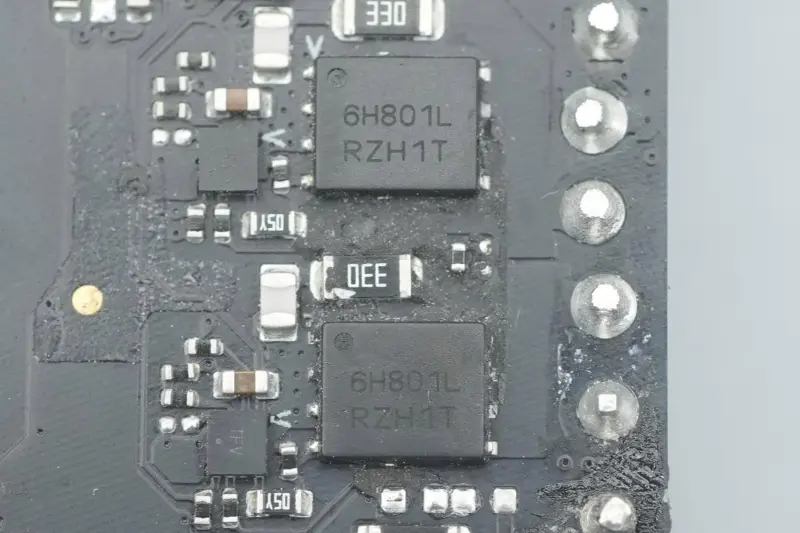

Synkroninen tasasuuntausputki on ON Semiconductorilta, malli NTMFS6H801NL, NMOS-putki, kestää jännitettä 80 V, on-resistanssi 2,7 mΩ, pakattu DFN5:een.

Lähtösuodattimen kondensaattori on Lelonilta.

Kondensaattorin määritys on 35V 680μF.

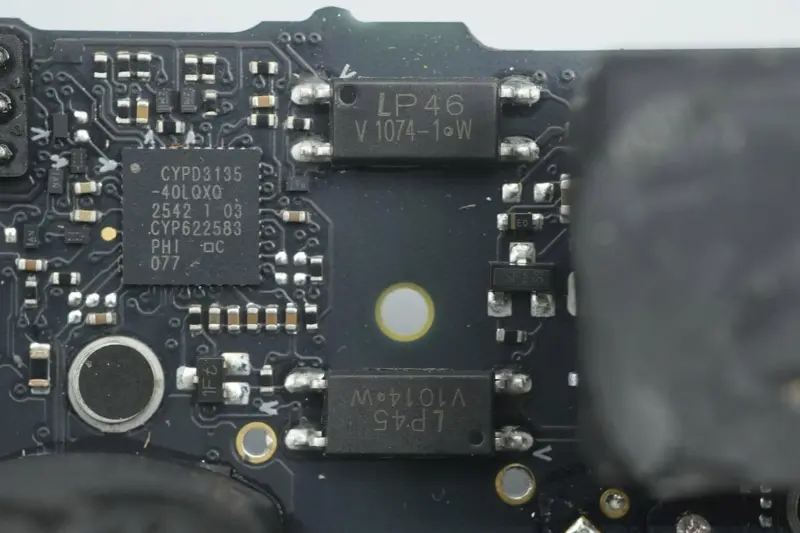

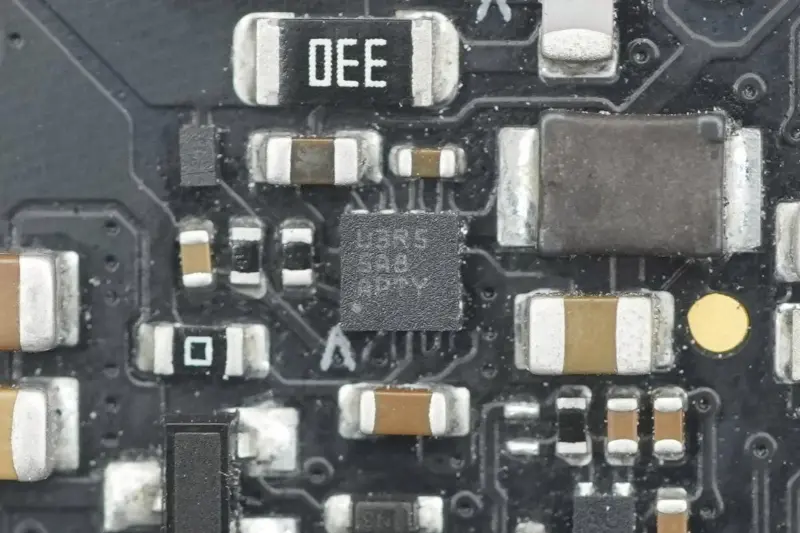

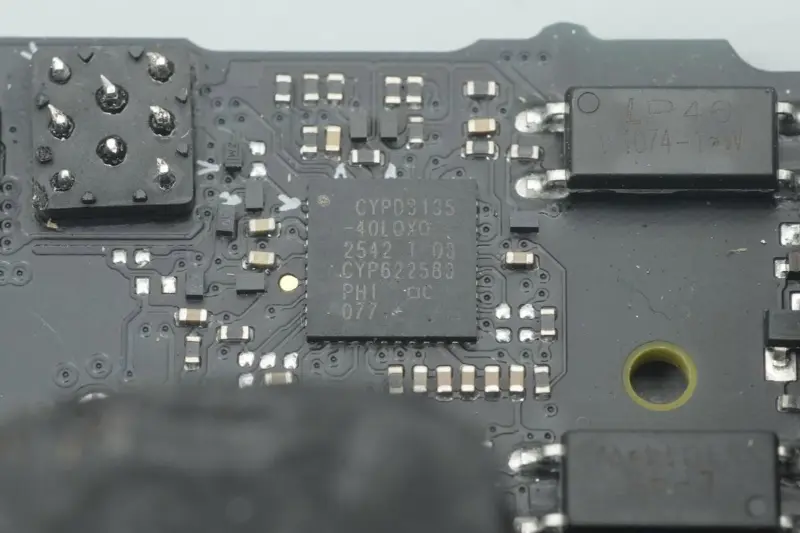

Protokollasiru käyttää Infineon CYPD3135:tä, alan ensimmäistä USB PD3.1 -pikalatausprotokollasirua, jonka Apple on räätälöinyt Infineonille.

Vahvistin lähtövirran havaitsemiseen.

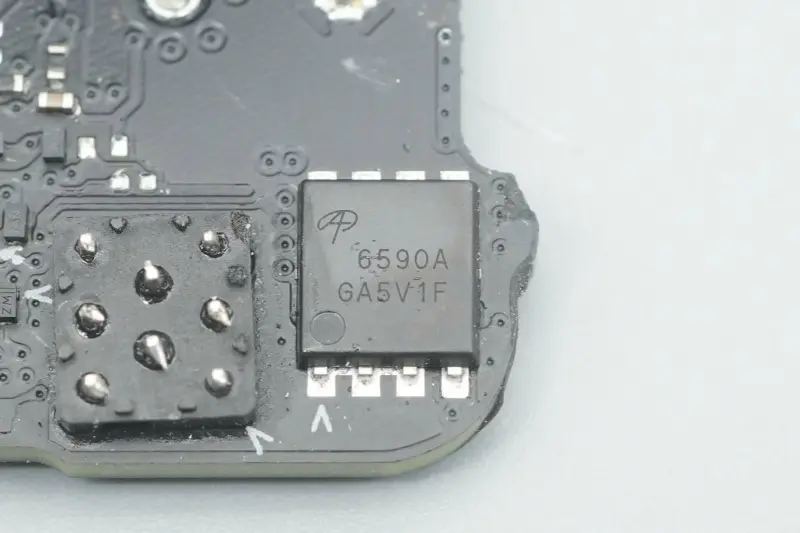

Lähtö VBUS-kytkinputki on AOS:lta, malli AON6590A, NMOS-putki, kestää jännitettä 40 V, on-resistanssi 0,99 mΩ, pakattu DFN5*6:een.

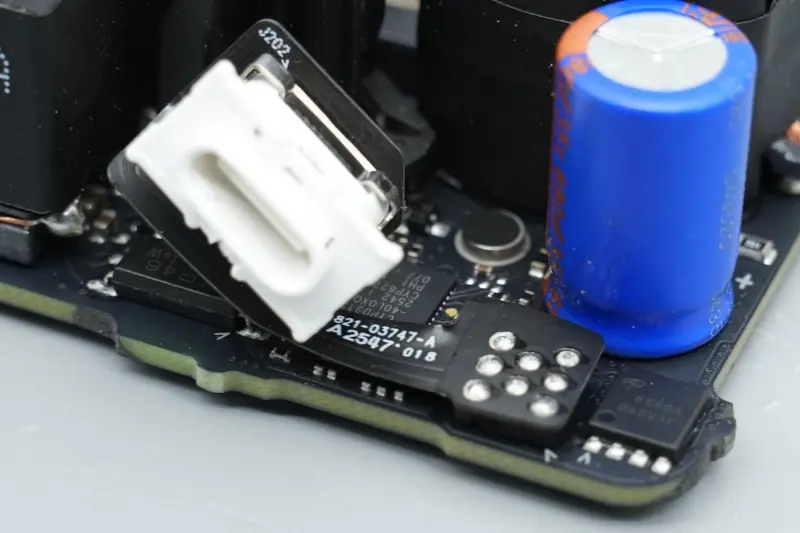

USB-C-portin liitäntä on kytketty pääpiirilevyyn joustavan piirilevyn kautta.

Lähikuva USB-C-portin liittimestä.

Yhteenveto

Applen uusi 140 W:n pikalaturi A3607 jatkaa Applen johdonmukaista minimalistista muotoilukieltä, ja sen ulkonäkö ja koko ovat erittäin yhdenmukaisia ​​edellisen sukupolven A2452:n kanssa. Yksityiskohdissa on kuitenkin eroja: irrotettavan tappimoduulin koloon on lisätty metalliklipsi apukiinnitystä varten.

Teholtaan se toimii Applen uuden sukupolven laitteiden lippulaivavirtalähteenä, mutta on myös erittäin yhteensopiva aiempien vanhojen mallien kanssa tarjoten jopa 140 W PD3.1-pikalatauksen laitteille.

Laturissa on edelleen tehokas PFC + LLC + synkroninen alennusarkkitehtuuri, jossa on kompakti yleinen asettelu ja kiinteä lämmönpoistorakenne. Ydinkomponenttien osalta, koska ohjaimet ovat edelleen saman osanumeron piiriä NXP:ltä, STMicroelectronicsilta, ON Semiconductorilta ja Infineonilta, teholaitteet ovat lähes yhtenäisiä Infineonin räätälöityinä tuotteina, mikä tekee kokonaisratkaisusta intensiivisemmän ja räätälöidymmän, ja energiatehokkuuden odotetaan paranevan entisestään.
