Miten hakkurivirtalähde toimii ja miksi se on nykyaikaisten sähköjärjestelmien selkäranka?

A kytkentävirtalähdeSillä on tärkeä rooli lähes kaikissa moderneissa elektroniikkajärjestelmissä kulutuselektroniikasta teollisuusautomaatioon ja lääketieteellisiin laitteisiin. Tämä artikkeli tarjoaa perusteellisen, ammattimaisen selityksen siitä, miten hakkurivirtalähde toimii, miksi se on tehokkaampi kuin perinteiset lineaariset virtalähteet ja kuinka valita oikea ratkaisu eri sovelluksiin. Tämä opas perustuu todellisiin suunnittelukäytäntöihin ja alan standardeihin, ja se tutkii myös tehokkuutta, topologiatyyppejä, turvallisuusnäkökohtia ja pitkän aikavälin luotettavuutta. Tämän artikkelin loppuun mennessä lukijat saavat kattavan käsityksen kytkentävirtalähdetekniikasta ja miksi yritykset, kutenStarwelljatkamaan innovointia tällä keskeisellä alalla.

Sisällysluettelo

1. Mikä on hakkurivirtalähde?
2. Kuinka hakkurivirtalähde toimii?
3. Miksi hakkurivirtalähde on tehokkaampi?
4. Hakkuriteholähteiden topologioiden päätyypit
5. Ydinkomponentit hakkurivirtalähteen sisällä
6. Hakkurivirtalähde vs lineaarinen virtalähde
7. Kuinka valita oikea hakkurivirtalähde
8. Teolliset ja kaupalliset sovellukset
9. Luotettavuus-, turvallisuus- ja vaatimustenmukaisuusstandardit
10. Hakkurivirtalähteiden suunnittelun tulevaisuuden trendit
11. Usein kysytyt kysymykset

1. Mikä on hakkurivirtalähde?

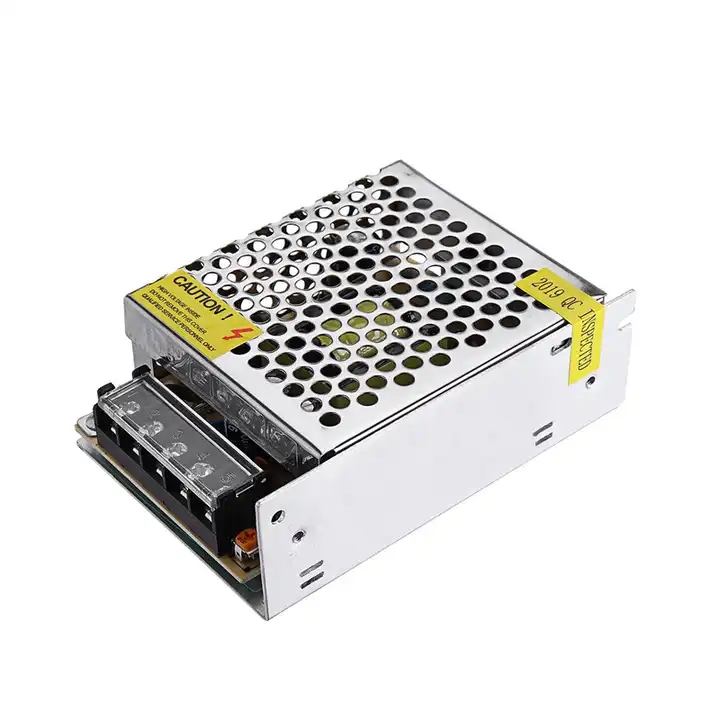

Hakkuriteholähde on elektroninen tehonmuuntolaite, joka muuntaa tehokkaasti sähköenergiaa jännitetasolta toiselle käyttämällä suurtaajuisia kytkentätekniikoita. Toisin kuin lineaariset teholähteet, jotka haihduttavat ylimääräistä energiaa lämpönä, kytkentävirtalähde kytkee transistorit nopeasti päälle ja pois päältä sääteleen lähtöjännitettä minimaalisella tehohäviöllä.

Nykyään hakkurivirtalähteestä on tullut oletusvalinta useimmissa elektronisissa järjestelmissä sen kompaktin koon, korkean hyötysuhteen ja monipuolisen syöttöjännitteiden mukauttavuuden vuoksi. Valmistajien hahmottamien alan käytäntöjen mukaan, kutenStarwell, nykyaikaiset hakkurivirtalähteet on suunniteltu täyttämään tiukat suorituskyky-, turvallisuus- ja ympäristöstandardit.

2. Miten hakkurivirtalähde toimii?

Hakkuriteholähde toimii ytimessä muuntamalla tulevan vaihto- tai tasavirtasähkön suurtaajuiseksi signaaliksi. Tämä signaali sitten muunnetaan, tasasuunnetaan ja suodatetaan vakaan DC-lähtöjännitteen tuottamiseksi.

• Tulon tasasuuntaus muuttaa AC:n tasavirraksi.
• Korkeataajuiset kytkentätransistorit katkaisevat tasajännitteen.
• Muuntaja säätää jännitetasoja.
• Lähtötasasuuntaajat ja suodattimet tasoittavat signaalia.
• Takaisinkytkentäohjaus säätelee jännitteen tarkkuutta.

Koska kytkentä tapahtuu korkeilla taajuuksilla, komponentit, kuten muuntajat ja induktorit, voivat olla huomattavasti pienempiä, mikä tekee kytkentävirtalähteestä ihanteellisen kompakteihin malleihin.

3. Miksi hakkurivirtalähde on tehokkaampi?

Tehokkuus on yksi hakkurivirtalähteen vakuuttavimmista eduista. Perinteiset lineaariset mallit tuhlaavat energiaa lämmönä, kun taas kytkentävirtalähteet käyttävät transistoreita joko täysin päällä tai kokonaan pois päältä -tilassa, mikä vähentää merkittävästi tehohäviötä.

4. Hakkuriteholähteiden topologioiden avaintyypit

Eri sovellukset vaativat erilaisia ​​hakkuriteholähteiden topologioita. Yleisimpiä ovat:

1. Buck-muunnin– Alentaa jännitettä.
2. Boost Converter– Nostaa jännitettä.
3. Buck-Boost Converter– Voi nostaa tai laskea jännitettä.
4. Flyback-muunnin– Käytetään laajasti vähätehoisissa sovelluksissa.
5. Eteenpäin muunnin– Soveltuu korkeammille tehotasoille.

Oikean topologian valinta varmistaa, että hakkuriteholähde tarjoaa optimaalisen suorituskyvyn ja pitkän aikavälin vakauden.

5. Hakkurivirtalähteen sisällä olevat ydinkomponentit

Jokainen hakkuriteholähde sisältää useita tärkeitä komponentteja, jotka toimivat yhdessä:

• Power MOSFETit tai IGBT:t
• Korkeataajuiset muuntajat
• Ohjauspiirit
• Kondensaattorit ja induktorit
• Suojapiirit

Laadukas komponenttivalinta on välttämätöntä. Starwellin kaltaiset valmistajat keskittyvät tiukkaan komponenttien validointiin varmistaakseen luotettavuuden vaativissa ympäristöissä.

6. Hakkurivirtalähde vs lineaarinen virtalähde

Vaikka lineaarisilla virtalähteillä on edelleen niche-sovelluksia, kytkentävirtalähteet hallitsevat nykyaikaisia ​​​​malleja, koska:

• Korkeampi tehokkuus
• Pienemmät käyttökustannukset
• Laajempi tulojännitealue
• Parempi lämpöteho

Teollisuusautomaatiossa tai LED-valaistuksessa hakkurivirtalähde on usein ainoa käytännöllinen valinta.

7. Oikean hakkurivirtalähteen valinta

Oikean hakkuriteholähteen valinta vaatii arvioinnin:

1. Tulojännitealue
2. Lähtöjännite ja virta
3. Tehokkuusvaatimukset
4. Ympäristöolosuhteet
5. Turvallisuussertifikaatit

Luotettu toimittaja, jolla on todistettu suunnittelukokemus, voi yksinkertaistaa tätä prosessia ja vähentää suunnitteluriskejä.

8. Teolliset ja kaupalliset sovellukset

Hakkurivirtalähdettä käytetään useilla eri aloilla:

• Teollisuuden ohjausjärjestelmät
• Lääketieteelliset laitteet
• Tietoliikenne
• LED valaistus
• Kulutuselektroniikka

Jokainen sovellus vaatii erityisiä suorituskykyominaisuuksia, mikä tekee mukauttamisesta tärkeän tekijän.

9. Luotettavuus-, turvallisuus- ja vaatimustenmukaisuusstandardit

Luotettavan hakkuriteholähteen on täytettävä kansainväliset standardit, kuten UL, CE ja IEC. Suojausominaisuudet, kuten ylijännite-, ylivirta- ja oikosulkusuojaus, ovat tärkeitä järjestelmän turvallisuuden kannalta.

Starwellin kaltaiset yritykset suunnittelevat hakkuriteholähteitä pitkän käyttöiän ja maailmanlaajuisen vaatimustenmukaisuuden mielessä.

10. Hakkurivirtalähteiden suunnittelun tulevaisuuden trendit

Hakkurivirransyöttötekniikan tulevaisuus keskittyy:

• Suurempi tehotiheys
• Leveät kaistanväliset puolijohteet (SiC, GaN)
• Älykäs digitaalinen ohjaus
• Parannetut energiatehokkuusstandardit

Nämä suuntaukset vahvistavat edelleen hakkuriteholähdettä nykyaikaisten sähköjärjestelmien selkärankana.

Usein kysytyt kysymykset (FAQ)

Q1: Mikä tekee hakkurivirtalähteestä eron muista virtalähteistä?

Hakkuriteholähde käyttää suurtaajuista kytkentää jännitteen säätämiseen, mikä johtaa parempaan hyötysuhteeseen ja pienempään kokoon.

Q2: Soveltuvatko hakkurivirtalähteet herkälle elektroniikalle?

Kyllä, asianmukaisella suodatuksella ja suunnittelulla hakkurivirtalähde voi tarjota vakaan ja hiljaisen lähdön.

Q3: Kuinka kauan hakkurivirtalähde yleensä kestää?

Laadukkaiden komponenttien ja asianmukaisen lämmönhallinnan ansiosta hakkuriteholähde voi toimia luotettavasti useiden vuosien ajan.

Jos etsit luotettavaa, tehokasta ja ammattimaisesti suunniteltua hakkuriteholähderatkaisua, yhteistyö kokeneen valmistajan kanssa ratkaisee. Starwell tarjoaa laajan valikoiman testattuja malleja, joita tukevat tekninen asiantuntemus ja maailmanlaajuiset sertifikaatit. Tutustu räätälöityihin ratkaisuihin tai pyydä teknistä tukeaota meihin yhteyttätänään ja ota seuraava askel kohti järjestelmien tehostamista luottavaisin mielin.
