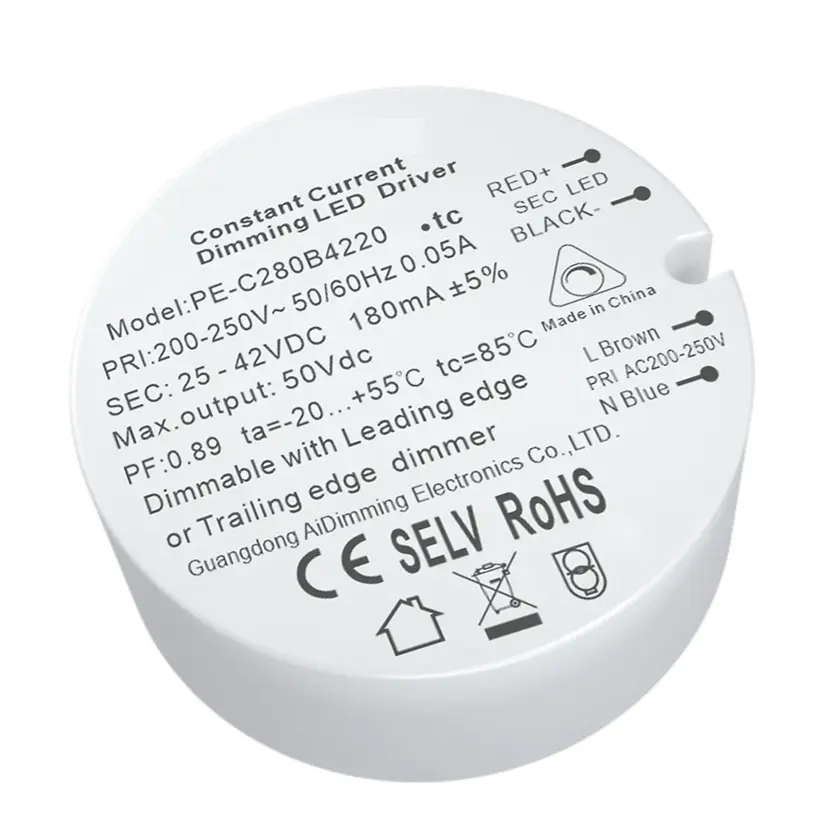

8,4 W:n vakiovirtainen Triac-himmennettävä LED-ohjain
  • 8,4 W:n vakiovirtainen Triac-himmennettävä LED-ohjain8,4 W:n vakiovirtainen Triac-himmennettävä LED-ohjain

8,4 W:n vakiovirtainen Triac-himmennettävä LED-ohjain

PE-C280 on yksi kiinalaisen valmistajan Starwellin kehittämästä 8,4 W:n vakiovirran triac-himmennettävästä LED-ohjaimesta, jolla on korkea tehokerroin, korkea hyötysuhde, korkea tarkkuus, tehokkaan vakaan pienihäviöisen kytkimen ohjauspiirin käyttö ja korkean suorituskyvyn komponentit tekevät siitä hiljaisen, pitkän käyttöiän ja muut ominaisuudet. Ohjain käyttää silikageeliä korkean lämpötilan lämmönjohtavuusteknologialla ja 5 °C:lla.

Lähetä kysely

Ammattimaisena valmistajana Starwell haluaa tarjota sinulle korkealaatuisen 8,4 W:n tasavirran triac-himmennettävän LED-ohjaimen, joka sopii RPC MOSFET -himmetimelle ja FPC TRAIC -himmetimelle.


Erittely

Malli

PE-C280B2435

PE-C280B4220

PE-C280B0670

PE-C280B1270

PE-C280B2430

OUTPUT

Lähtöjännite

12-24Vdc

25-42Vdc

2,5-6Vdc

6-12Vdc

12-24Vdc

Max lähtöjännite

24Vdc

42Vdc

6Vdc

12Vdc

24Vdc

Kuormittamaton lähtöjännite

27Vdc

43Vdc

8Vdc

15Vdc

27Vdc

Lähtövirta

350mA

200mA

700mA

700mA

300mA

Lähtöteho

4,2W ~ 8,4W

5W ~ 8,4W

1,75 W ~ 4,2 W

4,2W ~ 8,4W

3,6W ~ 7,2W

Strobe taso

Alempi välkkyminen (8 %)

Himmennysalue

2-100 %,

PWM-himmennystaajuus



Nykyinen tarkkuus

±5 %

Ripple & Noise

=500mv p-p

INPUT

Himmennysliitäntä

Triac Johtava reuna/Tralling reuna

Tulojännitealue

200-250 VAC

Taajuus

50/60 Hz

Tulovirta

<0,08A

<0,08A

<0,08A

<0,08A

<0,08A

Tehotekijä

PF>0,9 (täydellä kuormalla)

PF>0,9 (täydellä kuormalla)

PF>0,88 (täydellä kuormalla)

PF>0,88 (täydellä kuormalla)

PF>0,88 (täydellä kuormalla)

THD

230Vac@THD      <20 % (täydellä  kuormalla)

Tehokkuus (tyyppi)

77 %

79 %

77 %

77 %

77 %

Syöttövirta (tyyppi)

Kylmäkäynnistys 0,8A

Kylmäkäynnistys 0,8A

Kylmäkäynnistys 1.54A

Kylmäkäynnistys 0,8A

Kylmäkäynnistys 0,8A

Anti Surge

L-N: 1,5 kV

Vuotovirta

<0,25mA/230Vac

YMPÄRISTÖ

Käyttölämpötila

tc: 55 °C tc: 85 °C

Toimiva kosteus

20 ~ 95 % RH, ei kondensoituva

Varastointilämpötila, kosteus

-40 - 80 °C, 10 - 95 % RH

Temp. Kerroin

±0,03 %/°C(0-50)°C

Tärinä

10 ~ 500 Hz, 2G 12 min./1 jakso, jakso 72 min. kukin X-, Y-, Z-akselilla.

SUOJAUS

Ylikuumenemissuoja

Lähtövirran älykäs säätäminen tai sammuttaminen, jos piirilevyn lämpötila ≥110 °C, , palautuu automaattisesti.

Ylikuormitussuoja

Sammuta lähtö, kun nimellisteho ≥ 102 %, automaattinen palautus.

Oikosulkusuojaus

Sammuta automaattisesti, jos oikosulku tapahtuu, automaattisesti palautuu.

Ei-kuormitussuojaus

Sammuta lähtö, jos kuormaa ei ole, palautuu automaattisesti kun kuorma palaa normaaliksi.

TURVALLISUUS & EMC

Kestää jännitteen

I/P-O/P: 3750Vac

Eristysvastus

I/P-O/P: 100MΩ/500VDC/25°C/70%RH

Turvallisuusstandardit

IEC/EN61347-1, IEC/EN61347-2-13

EMC-päästöt

EN55015, EN61000-3-2 luokka C, IEC61000-3-3

EMC-suojaus

EN61000-4-2,3,4,5,6,8,11,  EN61547

Strobe Test Standard

IEEE 1789

MUUT

Ulottuvuus

43,2 × 0,5 mm (S × K)

Pakkaus

pussin päälle

Paino (G.W.)

42g±5g


Laskut:

● LED-vaihekatkaistu himmennysohjain, himmennysalue 2-100 %

● Sopii RPC MOSFET -himmetimelle ja FPC TRAIC -himmetimelle

● Aktiivinen PFC

● Suojaukset: oikosulku/ylijännite/ylivirta

● Silikageelilämmönjohtamistekniikka, luonnollinen kylmä tuuli

● Erittäin pieni äänenvoimakkuus

● Soveltuu kodin LED-valaistukseen ja liikevalaistukseen

● Turvallinen kuormittamaton suojalaite

● Taloudellinen ja kätevä asennus

● täyttää maailman valaistuslaitteiden turvallisuusstandardit

● Suojausluokka II

● Kolmen vuoden takuu

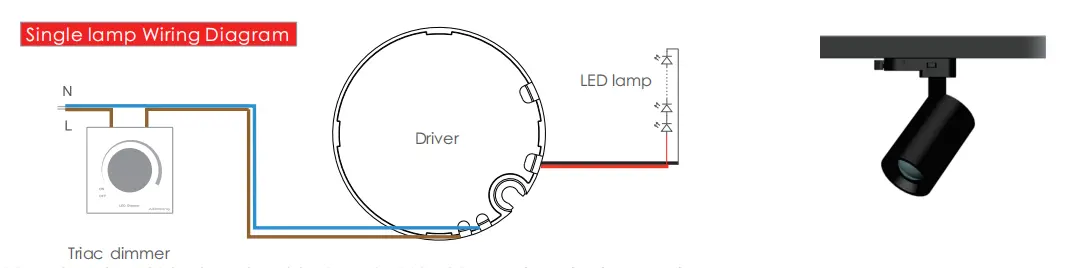

Kytkentäkaavio:

Johdotus:

Lähtöjohto: 20AWG punainen ja musta PVC-kaapeli, pituus 200-230mm, langan kuorintavaatimus: 5-7mm

Tulojohto: 20 AW Ruskea Sininen VDE-kaksoiseristetty johto, pituus 150–160 mm, langan kuorintavaatimus: 5–7 mm



Ohjauksen käyttö:

1. Kiinnitä huomiota tulon ja lähdön väliseen eroon, yhdistä oikein ja kytke virta päälle

2. Kytke ensin DC-lähdön kuorma, avaa virtalähde tarkastuksen jälkeen; vakiovirtatilassa, jos virta on päällä, katkaise virransyöttö ja älä kytke LEDiä ennen kuin ulostulon vapauttama sähköenergia, tai se voi vahingoittaa LEDiä;

3. Tämän tyyppinen virtalähde on rajoitettu vain LED-lamppujen ja lyhtyjen käyttöön, tulojännitealue on AC200-250v, lämmöneristyspuuvilla ja muut tuotteen lämmön haihtumista estävät tuotteet, jotka mukautuvat tuotteeseen määritellyllä lähtöjännitteellä, virta-alueella, käyttöympäristön lämpötila on -20-45, eikä se kata olosuhteita. tällä tuotteella on kolmen vuoden ilmainen takuu.



Epänormaalit tilat ja vastaavat hoitomenetelmät:

1. LED-lamppu ei syty kirkkaana sen jälkeen, kun himmennysohjain on liitetty ensimmäisen kerran. Sammuta AC-tulo ja tarkista seuraavasti:.

a) Onko tasavirtaulostulo huono kontakti:

b) Onko DC-lähdön napaisuus käänteinen vai onko LED-levy hitsattu vastakkain;

c) Onko vaihtovirtasisääntulo huono kontakti: testaa näiden vikojen poistamisen jälkeen.

2. Laitteessa on hyvä liitäntä, LED-valot, mutta LED-värähtelijä, kytke AC-tulo pois päältä ja tarkista DC-lähtö.

a) overoad.under load.

b) Ovatko parametrit ja todelliset parametrit samat.

3. Ota meihin yhteyttä ripeästi, jos sinulla on käyttöä koskevia kysymyksiä. Yritämme parhaamme ratkaistaksemme ongelmat kanssasi.
